두 대의 컴퓨터를 이용한 VLAN, Static Route 실습

두 대의 컴퓨터를 이용한 VLAN, Static Route 실습

구조

실습을 위해서 두 명이서 수행하는 것이 적합하다. 다음과 같은 네트워크 구조를 다른 한 사람도 똑같이 만들어야 한다.(단 Router의 IP는 달라야 한다. 또한, 구분을 위해 VLAN 설정 시 네트워크 ID로 다르게 설정하자.)

왼쪽 클라우드는 Vmware 에서 생성한 가상 네트워크 VMnet19(host-only)를 사용한다. 오른쪽 네트워크는 실제 노트북에서 사용하는 Ethernet을 사용한다.

Switch는 VLAN 기능과, Trunk Port를 설정하고, Router는 정적 경로 설정과 sub interface를 이용해 각 VLAN에게 게이트웨이를 제공한다.

GNS3 외에 같은 가상 네트워크를 사용하는 VM(Windows 7)의 IP는 10.10.5.100이고 VLAN은 10이다. 에뮬레이터 내 PC는 VLAN 20이고 IP는 172.16.5.100이다.

실행

VMWare 설정

subnet IP는 10.10.5.0 으로 잡고, Host-only 방식인 가상 네트워크 하나를 생성한다.

VMWare의 윈도우 PC의 설정에 가서 네트워크 어뎁터를 VMnet19로 설정한다.

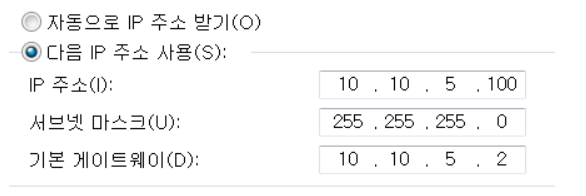

다음과 같이 IP를 수동으로 설정한다.

VLAN

Cloud 1

네트워크 어뎁터를 VMnet19로 설정한다.

Cloud 2

네트워크 어뎁터를 이더넷으로 설정한다.

R2

erase flash
config t
vlan dat
vlan 10 name A
vlan 20 name B
do show vlan-sw br
int fa1/1
switchport access vlan 10
no sh
exit
int fa1/2
switchport access vlan 20
no sh
exit
do show vlan-sw br
int fa1/10
sw mode trunk

R1

config t
int f0/1
exit
int f0/1.10
encap dot1Q 10
ip add 10.10.5.2 255.255.255.0
exit
int f0/1.20
encap dot1Q 20
ip add 172.16.5.2 255.255.255.0
exit
int f0/1
no sh
exit
ip route 10.10.22.0 255.255.255.0 192.168.0.178
ip route 172.16.22.0 255.255.255.0 192.168.0.178

PC1

ip 172.16.5.100/24 172.16.5.2

결과
