HAProxy, NFS, httpd를 이용한 인프라 구축

개요

지금까지 배운 내용들을 이용해 간단한 인프라를 구축하겠다. 외부 Client는 Load Balancer를 통해서 내부 망의 Web server에 접속하고, Web server는 필요한 데이터를 Storage에서 가져온다.



Setting

	LB	Web1	Web2	Storage
ens32 IP subnet mask gateway DNS	192.168.108.10 24 192.168.108.2 8.8.8.8	192.168.108.11 24 192.168.108.2 8.8.8.8	192.168.108.12 24 192.168.108.2 8.8.8.8	192.168.108.13 24 192.168.108.2 8.8.8.8
ens33 IP subnet mask gateway DNS	192.168.101.10 24 - -	192.168.101.11 24 - -	192.168.101.12 24 - -	192.168.101.13 24 - -
package	haproxy	httpd, nfs-utils	httpd, nfs-utils	nfs-utils

설치 후 방화벽 및 SELinux 중지

systemctl stop firewalld ; systemctl disable firewalld

setenforce 0 ; sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config



패키지 설치 후에 web server, storage는 NAT 인터페이스를 shutdown한다



LB

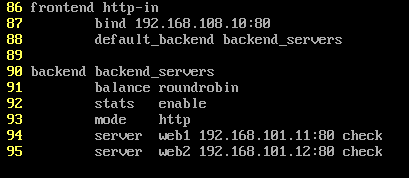

vi /etc/haproxy/haproxy.conf

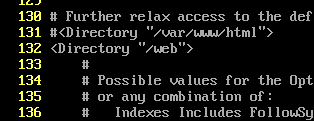

Web



Storage

vi /etc/exports

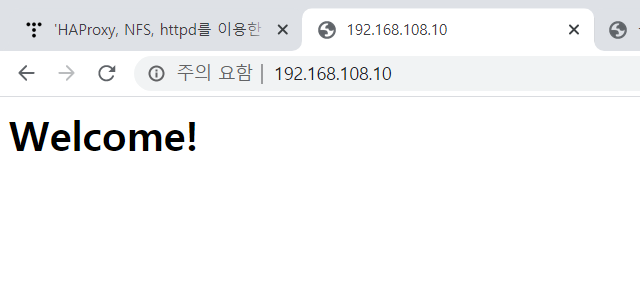

결과
