STP

Spanning Tree Protocol(STP)

Ethernet Frame Looping

이더넷 프레임이 장비들 사이에서 빙빙도는 것을 의미한다.

Broadcast Storm

R1이 브로드캐스트 프레임 하나를 SW1에 전송하면, SW1은 이를 수신한 포트를 제외한 나머지 포트로 Flooding 한다. 그러면 SW2은 이를 SW3로 전송하고 SW3는 다시 SW1로 전송해 Looping이 일어난다. 그리고 반대방향으로도 일어난다. 결과적으로 스위치 및 접속된 장비들은 엄청나게 많은 브로드캐스트 프레임이 발생한다.

MAC Table 불안정

다양한 포트로부터 똑같은 MAC 주소가 들어오기 때문에 MAC Table이 수시로 변경되어 불안정 해진다.

Frame 이중 수신

동일한 프레임이 여러 개 수신하게 되어 정상적으로 동작할 수 없다.

STP

Ethernet Frame Looping을 방지한다.

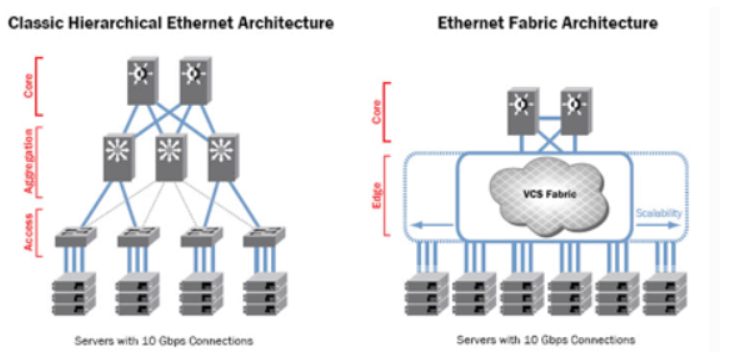

Ethernet Fabric architecture

전통적인 계층적 트리 토폴로지가 아닌 수평적 메시형 레이어이다. 전통적인 방식은 Loop 형성을 방지하기 위해 STP를 사용하는데, STP를 사용함으로써 대역폭이 낮아지고 논리적으로 단일 접속만 허용해준다. 그러나, 이더넷 패브릭은 제어 및 관리를 패브릭 차원으로 작동한다. STP를 Link State Routing으로 대체한다. 그래서 항상 루프 없이 다중 접속을 활용하는 최단 경로를 이용한다.
