  • NAT를 적용해서 지사에서 인터넷 사용하기
    Infrastructure 2020. 5. 26. 16:54

    NAT를 적용해서 지사에서 인터넷 사용하기

    NAT 종류

    static NAT

    항상 특정 아이피가 특정 아이피로 변경된다. (예, 지정된 사설 주소는 항상 지정된 공인 주소로 변경된다. 주로 인터넷에 서비스를 제공하는 웹 서버, FTP 서버, DNS 서버 등에 할당하는 방법)

    dynamic NAT

    공인 IP 주소는 pool 이라는 곳에 담아두고 사설 IP가 인터넷을 사용하고자 할 때 해당 공인 IP 주소 pool에 동적으로 하나의 공인 IP 주소를 부여받는다. 서버에는 적용하지 않는다. 현업에서는 잘 사용하지 않는 방법이지만 만약 사용한다면 PC와 같이 아무 주소나 사용해도 문제가 되지 않는 경우에 사용하는 방법이다.

    PAT(Port Address Translation)

    PAT

    한 개의 공인 IP 주소를 여러 개의 사설 IP 주소가 공유하는 방법이다. IP 주소와 포트 번호를 사용해 나가는 트래픽과 들어오는 트래픽에 대해 올바른 역변환을 해준다.

    실습

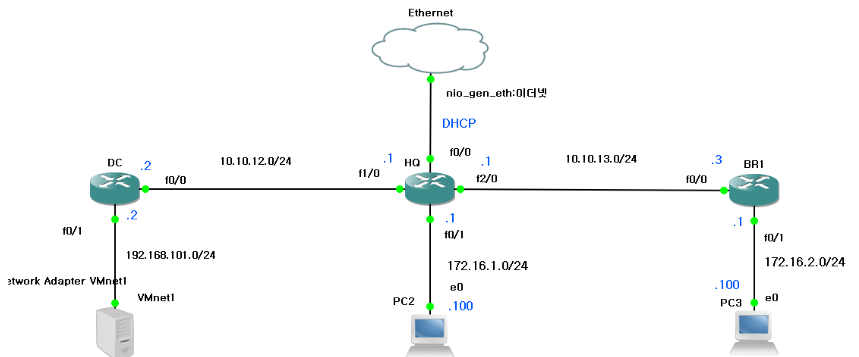

    이 구조에서 모든 라우터가 외부 인터넷으로 나가기 위해 HQ로 정적 라우팅을 했고, HQ는 이더넷 게이트웨이로 정적 라우팅을 했다. 그러나, 라우터와 호스트들은 사설 IP를 사용하기 때문에 외부로 나갈 수 없다. 이를 해결하기 위해서 NAT 를 적용하자.

    설정

    HQ(PAT)

    # access-list 1 : 누구나 허용 하겠다.
    access-list 1 permit any
    # 내부 출발지의 IP 주소(내부의 모든 사설 IP)는 access-list 1 적용.
    # 모든 IP 주소는 fa0/0인 공인 IP로 overload된다.
    # overload : PAT 활성화
    ip nat inside source list 1 int fa0/0 overload
    # 공인 IP로 변경하여 내보낼 인터페이스에 할당
    int fa0/0
    ip nat outside
    # 사설 IP 주소가 있는 곳을 설정
    int range fa0/1, fa1/0, fa2/0
    ip nat inside

    HQ(Static)

    # 특정 IP와 특정 포트에 static NAT
    ip nat inside source static tcp 192.168.101.111 80 int fa0/0 80

    실제 회사들의 경우 서버는 Static NAT으로 부여하고, 부서별로 1개의 공인 IP 주소 부여할 수 있는 Dynamic PAT를 사용한다.

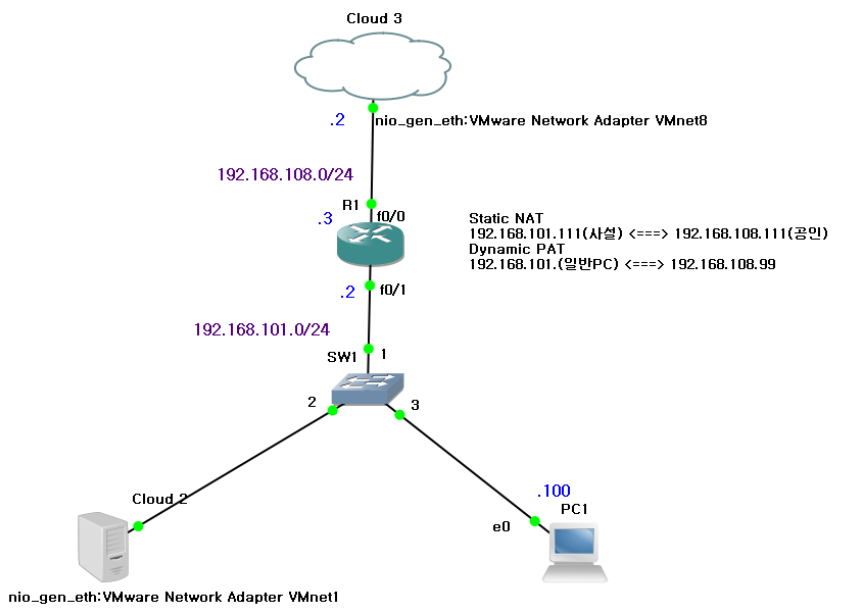

    Static NAT와 Dynamic PAT를 함께 적용하는 실습

    R1

    config t
    int fa0/0
    ip add 192.168.108.3 255.255.255.0
    no sh
    exit
    ip route 0.0.0.0 0.0.0.0 192.168.108.2
    int fa0/1
    ip add 192.168.101.2 255.255.255.0
    no sh
    exit
    access-list 1 permit any
    ip nat pool TEST 192.168.108.99 192.168.108.99 prefix-length 24
    ip nat inside source list 1 pool TEST overload
    int fa0/0
    ip nat outside
    int fa0/1
    ip nat inside
    exit
    ip nat inside source static 192.168.101.111 192.168.108.111

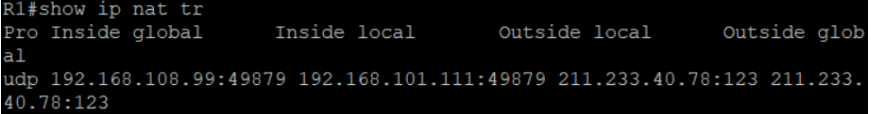

    NAT 설정 후, NAT table이다.

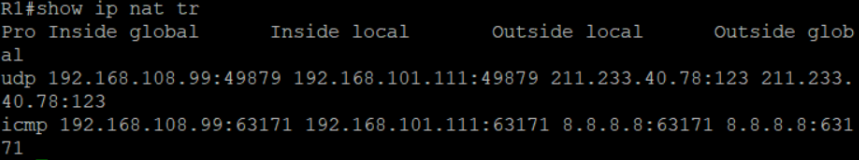

    ping 통신 후에 ICMP 프로토콜을 사용한 기록이 담겨져있다.
