    HSRP

    라우팅 기능이 없는 장비들은 게이트웨이를 통해 자신과 다른 네트워크에 연결된 장비들과 통신한다. 이때 게이트웨이 역할을 하는 라우터나 L3 스위치를 복수 개로 구성하고, 하나가 다운되면 다른 하나가 그 역할을 계속 수행하게 하는 게이트웨이 이중화 프로토콜(FHRP)이다.

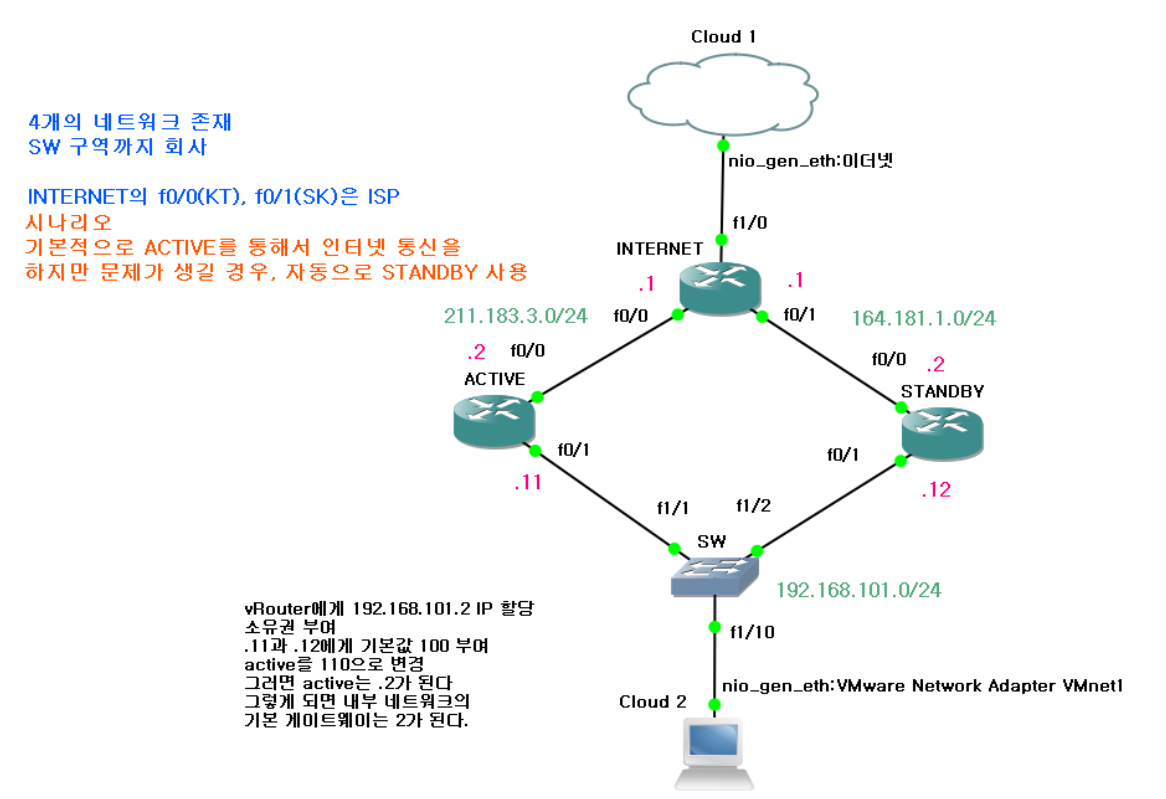

    실습

    INTERNET

    config t
    int fa1/0
    ip add dhcp
    no sh
    int fa0/1
    ip add 164.181.1.1 255.255.255.0
    no sh
    int fa0/0
    ip add 211.183.3.1 255.255.255.0
    router ospf 1
    network 211.183.3.1 0.0.0.0 area 0
    network 164.181.1.1 0.0.0.0 area 0
    default-information originate

    ACTIVE

    config t
    int fa0/0
    ip add 211.183.3.2 255.255.255.0
    no sh
    int fa0/1
    ip add 192.168.101.11 255.255.255.0
    no sh
    router ospf 1
    network 0.0.0.0 255.255.255.255 area 0
    int fa0/1
    # 게이트웨이로 사용할 가상 IP 할당
    standby 1 ip 192.168.101.2
    # 우선순위 할당
    standby 1 priority 110
    # 우선순위 점수 올라가면 다시 선점할 수 있음
    standby 1 preemmpt
    # fa0/0을 감지하고 문제가 생기면 우선순위 점수 20 깎음
    standby 1 track fastEthernet 0/0 20

    STANDBY

    config t
    int fa0/0
    ip add 164.181.1.2 255.255.255.0
    no sh
    int fa0/1
    ip add 192.168.101.12 255.255.255.0
    no sh
    router ospf 1
    network 0.0.0.0 255.255.255.255 area 0
    int fa0/1
    standby 1 ip 192.168.101.2
    standby 1 preempt

    결과

    ACTIVE

    sh





    ACTIVE 라우터에 외부 통신이 끊어지자 아주 잠깐 Ping 이 실패하고 곧바로 복구하는 것을 볼 수 있다. tracert 명령어로 게이트웨이를 확인해보니, 11번에서 12번으로 바뀌었다.
